Prevectron 3Pametni strelovod
En lovilnik na strehi, do tal samo dva odvoda. Za družinsko hišo zadošča najmanjši model TS 10.
Kako deluje
Kako Prevectron ujame strelo
Dva Prevectrona in navaden lovilnik v laboratoriju, 50 ponovitev.
Kaj se zgodi v lovilniku, ko se nevihta približuje.
Prednosti
Zakaj Prevectron 3
- En lovilnik za več objektovnajvečji S60 pokrije krog s polmerom okoli 68 m
- Samo dva odvodabrez mreže žic po strehi
- Trdna montažaob dimniku, na ostrešju ali na drogu ob hiši
- Brez napajanjaenergijo zbira iz polja med nevihto
- Vidite ga na telefonuz modulom Connect: ali deluje in ali je udarila strela
- Izdelan v Francijiod leta 1986, 5 let garancije
Prevectron 3 Connect
Strelovod, ki ga vidite na telefonu
Z modulom Connect vam Prevectron sporoča, ali deluje in ali je udarila strela – na telefonu, kjerkoli ste.
- Deluje?stanje lovilnika na en pogled
- Je udarila strela?vgrajen števec udarov – veste, kdaj je čas za izredni pregled
- Brez elektrikemodul napaja sončna celica, podatke pošilja prek mobilnega omrežja
- Obvestilaodvisno od naročniškega paketa
Združljiv z vsemi petimi modeli – za hišo, kmetijo ali podjetje. Za spremljanje je potrebna naročnina; pakete razložimo ob ponudbi.
Montaža
Kako pritrdimo drog
Brez vrtanja v kritino – drog trdno stoji tudi v močnem vetru.
Ob dimniku
Dve objemki okoli dimnika.
Na ostrešje
En nosilec na špirovcu, drugi na legi.
Samostoječi drog
Ko streha ni primerna. Več o rešitvi
Ponazoritve so poenostavljene.
Preizkušen
V laboratoriju in pod pravo nevihto
Vsak lovilnik pred odpremo še enkrat preizkusijo.
tokovni preizkus 10/350 µs
razelektritve na testni postaji v Braziliji
preizkusi v naravnih nevihtah
Načrtovalnik zaščite
Koliko pokrije en Prevectron? Preizkusite sami.
Premaknite objekte, kot stojijo pri vas – pokaže, ali so vsi v zaščitnem območju.
Samo informativni izračun. Vsi objekti so obravnavani, kot da so enako visoki. Model, mesto in višino droga določimo po ogledu.
2 Objekte in rdeči lovilnik premaknite s prstom ali miško, da bodo razporejeni kot pri vas. Kliknite objekt, da vpišete njegove mere.
Za koliko metrov konica lovilnika sega nad najvišjo točko objektov. Običajno je to okoli 4 m.
Izračun je informativen. Upošteva nivo zaščite II (kaj pomeni), ki ga največkrat izvedemo, in zaščitne polmere iz tabele proizvajalca. Vsi objekti so obravnavani kot enako visoki, konica lovilnika pa je izbrano višino nad najvišjo točko. Nižji objekti so v resnici zaščiteni v nekoliko večjem krogu.
Modeli in cena

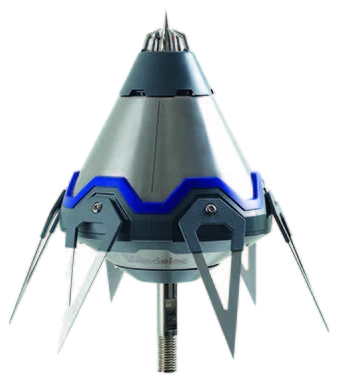

Pet velikosti glave – od TS 10 do S60
Večja glava, večje območje. Za družinsko hišo zadošča TS 10 – pri nas najpogosteje izbran.
TS 10
25m
zaščitni polmer*
Dovolj za družinsko hišo
TS 25
39m
zaščitni polmer*
S40
52m
zaščitni polmer*
S50
60m
zaščitni polmer*
S60
68m
zaščitni polmer*
* Nivo zaščite II, konica lovilnika 4 m nad najvišjo točko objekta. Model določimo po ogledu. Vse vrednosti
Kaj pomeni nivo zaščite?
Nivo (I–IV) pove, kako strogo je zaščita načrtovana. Strožji nivo pomeni večjo učinkovitost, a manjši zaščitni polmer istega lovilnika. Kateri nivo je potreben, pokaže ocena tveganja.
Standardi: nivoje zaščite ter mrežo in razmik odvodov pri klasiki določa SIST EN 62305 (IEC 62305), zaščitni polmer Prevectrona pa standard NF C 17-102:2011.
- Inajvišja zaščitaučinkovitost 98 %klasika: mreža 5 × 5 m, odvod na vsakih 10 m
- IIvisoka zaščita95 % · največkrat izvedemoklasika: mreža 10 × 10 m, odvod na vsakih 10 m
- IIIsrednja zaščitaučinkovitost 90 %klasika: mreža 15 × 15 m, odvod na vsakih 15 m
- IVosnovna zaščitaučinkovitost 80 %klasika: mreža 20 × 20 m, odvod na vsakih 20 m
Pri klasičnem strelovodu isti nivo pomeni mrežo vodnikov po strehi in odvode po obsegu objekta. Prevectron ima pri vseh nivojih le dva odvoda.
Cena je odvisna samo od velikosti glave
- Pogoj je urejena ozemljitev. Če ni ustrezna, jo je treba urediti posebej.
- Ponudbo pripravimo po ogledu.
Vzdrževanje
Tudi pameten strelovod potrebuje pregled
Lovilnik preverimo s testerjem proizvajalca, pregledamo odvode in izmerimo ozemljitev.
- Vsaki 2 ali 4 letaodvisno od nivoja zaščite
- Po udaru strelevedno izredni pregled
Tehnični podatki: standardi, preizkusi, zaščitni polmeri
Za izbiro modela vam teh podatkov ni treba poznati – svetujemo vam po ogledu.
Standardi in predpisi
- NF C 17-102:2011
- Francoski standard za zaščito objektov z aktivnimi lovilniki (ESE). Po njem je Prevectron 3 preizkušen in po njem se določi zaščitni polmer.
- UNE 21186:2011
- Španski standard za aktivne lovilnike z enakimi zahtevami.
- SIST EN 62305
- Evropski standard za zaščito pred strelo: ocena tveganja, klasični sistemi, odvodi in ozemljitev.
- TSG-N-003
- Slovenska tehnična smernica za zaščito pred delovanjem strele.
- Pravilnik o zaščiti stavb pred delovanjem strele
- Uradni list RS, št. 140/21. Poleg ukrepov iz tehnične smernice dovoljuje tudi rešitve, ki zagotavljajo vsaj enako stopnjo varnosti (7. člen).
Preizkusi in certifikati
- Visokonapetostni laboratorij – časovna prednost ΔT je izmerjena po NF C 17-102, preizkuse je spremljal neodvisni Bureau Veritas.
- Tehnologija OptiMax – po podatkih proizvajalca za 40 % manjši raztros meritev v laboratoriju.
- Tokovni preizkusi – 100 kA (10/350 µs), v Braziliji tudi razelektritve nad 200 kA.
- Certifikati – Qualifoudre (INERIS) št. 051166662001, UL in oznaka CE.
- Izdelava – v Franciji, modularna zgradba, 5 let garancije proizvajalca.
- Brez napajanja – energijo zbira iz električnega polja med nevihto.
Zaščitni polmer Rp v metrih
Polmer je odvisen od modela (ΔT), nivoja zaščite in višine h – za koliko je konica lovilnika višje od najvišje točke objekta. Običajna izvedba (h = 4 m) je označena.
Nivo zaščite II učinkovitost 95 % · najpogosteje izvedemo
| Model | h = 2 m | h = 3 m | h = 4 m | h = 5 m | h = 10 m |
|---|---|---|---|---|---|
| TS 10ΔT 10 µs | 12 | 19 | 25 | 31 | 34 |
| TS 25ΔT 25 µs | 19 | 29 | 39 | 49 | 51 |
| S40ΔT 40 µs | 26 | 39 | 52 | 65 | 67 |
| S50ΔT 50 µs | 30 | 45 | 60 | 76 | 77 |
| S60ΔT 60 µs | 34 | 52 | 68 | 86 | 88 |
Nivo zaščite I učinkovitost 98 %
| Model | h = 2 m | h = 3 m | h = 4 m | h = 5 m | h = 10 m |
|---|---|---|---|---|---|
| TS 10ΔT 10 µs | 10 | 15 | 21 | 26 | 28 |
| TS 25ΔT 25 µs | 17 | 24 | 34 | 42 | 44 |
| S40ΔT 40 µs | 23 | 35 | 46 | 58 | 59 |
| S50ΔT 50 µs | 27 | 41 | 55 | 68 | 69 |
| S60ΔT 60 µs | 31 | 47 | 63 | 79 | 79 |
Nivo zaščite III učinkovitost 90 %
| Model | h = 2 m | h = 3 m | h = 4 m | h = 5 m | h = 10 m |
|---|---|---|---|---|---|
| TS 10ΔT 10 µs | 15 | 22 | 30 | 38 | 42 |
| TS 25ΔT 25 µs | 23 | 34 | 46 | 57 | 61 |
| S40ΔT 40 µs | 30 | 45 | 60 | 75 | 77 |
| S50ΔT 50 µs | 34 | 52 | 69 | 86 | 88 |
| S60ΔT 60 µs | 39 | 58 | 78 | 97 | 99 |
Nivo zaščite IV učinkovitost 80 %
| Model | h = 2 m | h = 3 m | h = 4 m | h = 5 m | h = 10 m |
|---|---|---|---|---|---|
| TS 10ΔT 10 µs | 17 | 26 | 34 | 43 | 49 |
| TS 25ΔT 25 µs | 26 | 39 | 52 | 65 | 69 |
| S40ΔT 40 µs | 33 | 50 | 67 | 84 | 87 |
| S50ΔT 50 µs | 38 | 57 | 76 | 95 | 98 |
| S60ΔT 60 µs | 43 | 64 | 85 | 107 | 109 |
Rp(h) = √( h · (2D − h) + ΔL · (2D + ΔL) )
Velja za h ≥ 5 m, za nižje h veljajo vrednosti iz tabele. ΔL = v · ΔT, kjer je v = 10⁶ m/s – pri S60 z ΔT = 60 µs je ΔL = 60 m. D je polmer kotaleče se krogle za izbrani nivo zaščite.
Vir: dokumentacija proizvajalca INDELEC po NF C 17-102:2011. Kateri nivo zaščite je potreben, pokaže ocena tveganja.
Posnetka
Prevectron v akciji
Kako Prevectron deluje med nevihto.
Strela udari v Prevectron na strehi bolnišnice v Kostariki, junij 2016.
Oba sistema, pravilno izvedena, ščitita objekt. Večina strank se odloči za Prevectron, ker je bolj praktičen:
- ozemljitev uredimo samo ob dveh odvodih – pri klasiki je treba, če ozemljitev ni urejena, prekopati okoli hiše in vse odvode v zemlji povezati med seboj,
- na strehi je en lovilnik, do tal pa vodita le dva odvoda – ni mreže vodnikov po celotni strehi,
- en lovilnik lahko zaščiti več objektov,
- delovanje preverimo s testerjem – z modulom Connect ga vidite tudi na telefonu.
Klasičen strelovod izvajamo tudi mi. Kaj je primernejše za vaš objekt, svetujemo po ogledu. Primerjava obeh sistemov
Za družinsko hišo je največkrat dovolj najmanjši model, Prevectron 3 TS 10 – ta je pri nas tudi najpogosteje izbran. Večji modeli imajo večji zaščitni polmer. Smiselni so, kadar želite z enim lovilnikom zaščititi več objektov, na primer na kmetiji.
Model določimo po ogledu. Za prvo predstavo preizkusite načrtovalnik zaščite.
Pri Prevectronu je cena odvisna samo od velikosti glave (modela) – če je ozemljitev urejena. Če ni ustrezna, jo je treba urediti posebej; kaj je potrebno, vam povemo po ogledu.
Za družinsko hišo je največkrat dovolj najmanjši model, TS 10.
Pri klasičnem strelovodu je cena odvisna od velikosti in oblike strehe ter števila odvodov. Ponudbo pripravimo po ogledu.
S testerjem proizvajalca na mestu, brez demontaže lovilnika. Pri različici Connect stanje lovilnika vidite tudi na telefonu.
Prevectron 3 je izdelan in preizkušen po francoskem standardu za aktivne strelovode NF C 17-102:2011 (in španskem UNE 21186). Preizkuse je spremljal neodvisni Bureau Veritas, izdelek ima certifikate Qualifoudre in UL ter oznako CE. Klasične strelovode izvajamo po SIST EN 62305 in tehnični smernici TSG-N-003.
Pravilnik o zaščiti stavb pred delovanjem strele (Uradni list RS, št. 140/21) dovoljuje rešitve, ki zagotavljajo vsaj enako stopnjo varnosti kot tehnična smernica. Evropska komisija je leta 2022 potrdila, da slovenska ureditev s tem omogoča trženje aktivnih strelovodov, izdelanih po NF C 17-102 – postopek je začela na podlagi pritožbe našega podjetja.
